Fehler in der Anzeige von CustomMaps

Custommaps werden fehlerhaft auf der Uhr Fenix 5X angezeigt.
Einzelne Kacheln sind zueinander verschoben. Die gesamte Karte ist teilweise verschoben, d. h. Koordinaten stimmen nicht mehr.
Zeige ich die CustomMaps mit BaseCamp oder Google Earth an, dann ist alles korrekt.

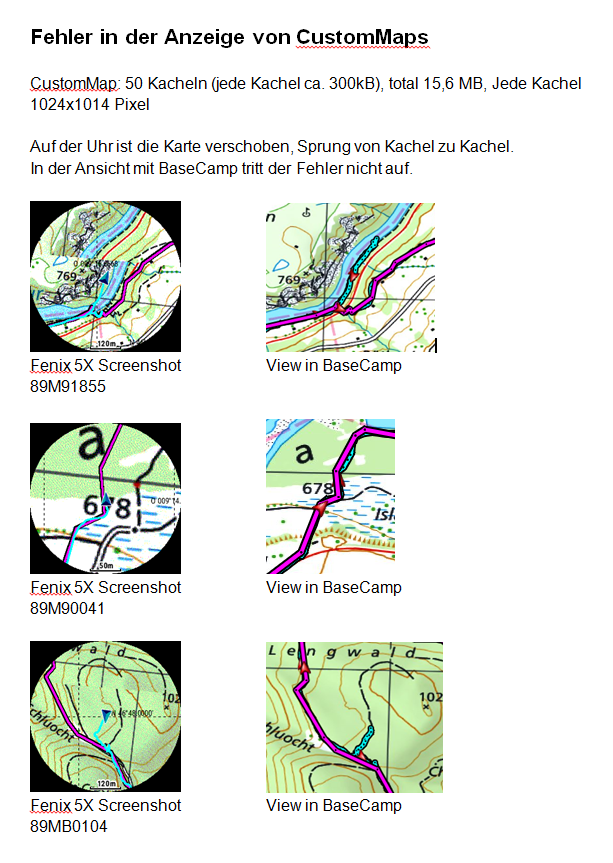

Als Beispiel ist eine PNG-Datei angehängt.
Die verwendete CustomMaps hat 50 Kacheln, mit je ca. 300 kB grösse. Jede JPG-Kachel hat eine Grösse von 1024x1024 Pixel.

0 JM_Zogg over 6 years ago

Verwendet jemand CustomMaps auf der Fenix5X? Wenn JA, wie genau werden die Karten dargestellt? Bei mir sind die CustomMaps (Google-KMZ-Format) um 68m in N-S-Richtung und 22 m in W-O-Richtung verschoben.
Werden die gleichen KMZ-Karten mittels Google-Earth oder BaseCamp dargestellt, dann stimmen sie haarscharf. Somit muss es an der Fenix 5X liegen.
Vom Garmin Support kommen idiotischen Kommentare, wie z. B. dass die Fenix 5X gar nicht für CustomMaps geeignet ist.

0 spucky over 6 years ago

Ich habe mir lokale Wanderkarten aus OpenStreetMaps erstellt, diese werden korrekt dargestellt. Vielleicht liegts am KMZ-Format selbst?

0 JM_Zogg over 6 years ago

OSM-Karten sind gewöhnlich keine Custom Maps.
OSM-Karten sind Vektor-Karten mit dem Format xxxx.IMG.
Custom Maps sind Raster-Karten (jpeg, png), welche zuerst georeferenziert werden und dann im Google-Earth Format xxxx.kmz konvertiert werden.
Bisher funktionierten solche KMZ-Karten einwandfrei (getestet mit dem Garmin GPSmap 64, eTrex 30, ...., Base Camp).

0 JM_Zogg over 6 years ago

Ursache des Problems scheint gefunden zu sein. Die CustomMaps wurden mittels OkMap (https://www.okmap.org/) hergestellt. Der durch OkMap erzeugte Code für die .kmz-Dateien ist fehlerhaft. Mittels einige Korrekturen an der .kmz-Datei kann die Karte genuzt werden, Werde mich mit dem Programmierer von OkMap in Verbindung setzen, um dies mitzuteilen.

0 JM_Zogg over 6 years ago

Das Problem wurde von OkMap (okmap.org) ab der Software Version 14.0.0 erfolgreich gelöst.
